結構特征

本系列產品的基本框架為組合裝配式，柜架的全部構件通過螺絲緊固互相連接成基本框架，再按需要加上門、擋板、隔板、抽屜、安裝支架要以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有以下優 點：

1、 柜架采用C形型材，利用三維角板定位，自攻螺柱連接無焊接結構從而避免了焊接變形和應力，提高 了安裝精度。

2、柜架及零部件安裝孔按模數^25(?變化。

3、內部了結構件采用鍛鑄處理。外部經酸洗和磷化

處理后，采用靜電環氧粉末噴涂而成。

4、在動力中心(PC)進線柜內，頂部為水平母線區

域，水平母線區域下部分為斷路器室，斷路器可配置國 外電氣公司生產的各種斷路器，如：ABB公司生產的E系 歹IJ、法國Schneider公司生產的MT系列或德國SIMEN公司 生產的3WN6系列斷路器，以及智能化斷路器等。

用途及特點

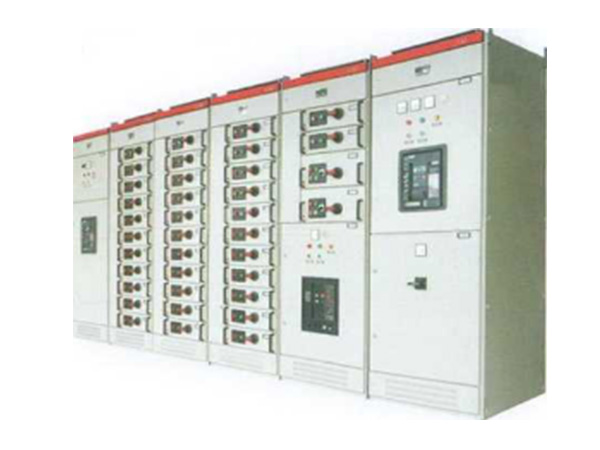

GCK低壓抽出式開關拒由動力配電中心(PC)柜和電動 機控制中心(MCC)二部分組成，適用于發電廠，變電站， 工礦企業等電力用戶作為交流50(_)z,大工作電壓至 660V。大工作電流至3150A的配電系統中，作為動力配 電，電動機控制及照明燈配電設備的電能轉換分配控制之 用。

本系列產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性能好，結梓] 先進、合理、電氣方案切合實際，系列性，通用性強，各 種方案單元任意組合，一臺柜體所容納的回路較多，節省 占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

本產品符合IEC6049-1: 1999標準，也符合GB725101- 2005《低壓成套開關設備和控制設備第 一部分：型式試驗 和部分型式試驗成套設備》國家標準。

使用環境條件

海拔局度：不超過2000m;

周圍空氣的溫度：不高于+40°C,并且20h內平均溫度 不高于+35 :C,周圍空氣溫度不低于-5°C;

大氣條件：空氣清潔，相對濕度在溫度40 C時不超過 50%.在溫度較低時允許有較高的相對濕度，例如 +20'C時為90%;沒有火災，爆炸危險，嚴重污穢、化學

腐蝕及劇烈震動的場所。

與垂直面傾斜不超過5°;

本產品適合以下溫度運輸儲存：-25"C-+55C:在短 時間內（不超過24h)不超過+7CTC。
